液壓系統分流集流閥
分流集流閥也叫同步閥，是液壓系統中用來保證多個執行元件速度同步的流量控制閥。
分流集流閥包括分流閥、集流閥和分流集流閥三種不同控制類型。分流閥安裝在執行元件的進口，保證進入執行元件的流量相等；集流閥安裝在執行元件的回油路，保證執行元件回油量相同。分流閥和集流閥隻能保證執行元件單方向的運動同步，若要求執行元件雙向同步則需采用分流集流閥。
圖1(a)所示為等量分流集流閥的結構原理，圖1(b)為其圖形符號。閥芯5、6在各自彈簧的作用下處于中間位置的平衡狀態。如果負載p3≠p4，閥芯還處于中間位置，必然有p1≠p2，這時連為一體的閣芯將向壓力小的一側移動，相應地可變節流孔減小，壓力上升，直到p1=p2，閥芯停止運動，由于兩固定節流孔1、2的面積相等，因此通過兩固定節流孔的流量q1=q2。而不受出口壓力p3及p4變化的影響。
圖1(c)所示為分流的工況，由于進口壓力P0大于p1和p2，所以閥芯5、6處于相互分離，但相互鈎住。由圖可知，進口壓力為p0，流量為q0，進入閥后分為兩路分別通過兩個面積相等的固定節流孔1、2，再分別進入油室，然后從可變節流孔3，4經出口進入兩執行元件。如果兩執行元件負載相等則分流閥的出口壓力p3 =p4，因?yàn)殚y中兩支流通道尺寸完全對稱，所以輸出流量q1=q2= q0/2，且p1=P2。如果負載不對稱使得p3≠p4，且p3
圖1(d)所示為集流的工況，由于出口壓力p0小于P1和p2，所以閥芯處于相互壓緊。如果左回油壓力p3小于右回油壓力p4，而閥芯仍處于中間位置，必然有p1
T67B系列：
T67B B04 1R02 A1MO T67B-B14-1R01-A1M0
T67BBW系列：
T67BBW B08 B04 2R03 A1M1 VC009 T67BBW B09 B08 2R00

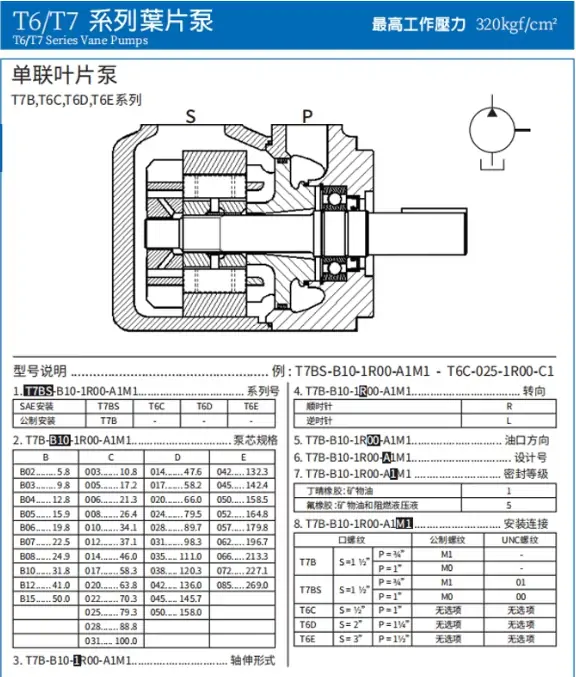

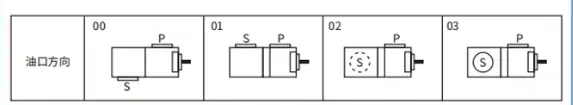

T6C系列：
T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1
T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1
T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1
T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1
T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1
T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1
T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100
T6CC-031-008-1R00-C110

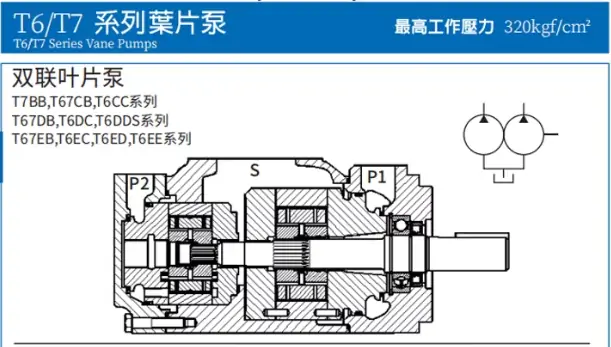

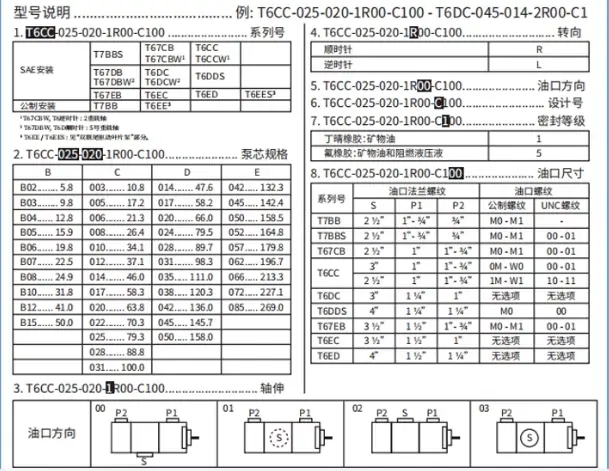

T6CCW系列：
T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017
T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025
T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M
T6CCW-031-031-2R02-C100
T6CH系列：
T6CH29C 022 1R1B 2F0M0 10
T6D系列：
T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1
T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1
T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1
T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1
T6DC系列
T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1
T6DCC系列：
T6DCC-042-031-008-1R00-C100
T6DDC系列：
T6DDC-038-035-022-1R00-C100
T6E系列：
T6E-042-1R00-C1 T6E-062-2R00-B1
T6EC系列：
T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224
T6EC-062-022-1R00-B1-J224
T6ED系列：
T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100
T6ED0500351R01B1
T6EDC系列：
T6EDC-062-035-017-1R00-C100

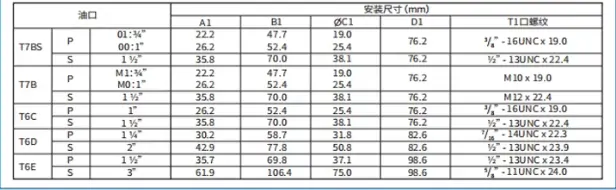

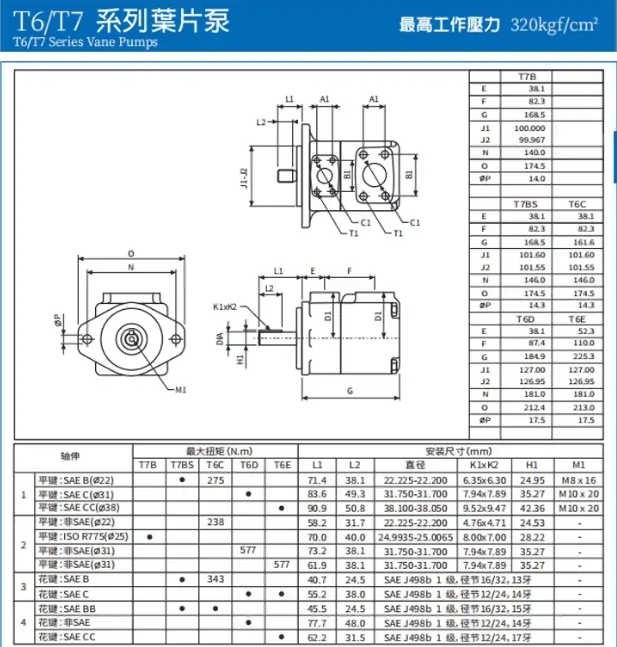

T7B/T7BS系列：
T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100
T7D/T7DS系列：
T7D/T7DS-035-1R00-A1-M0
T7DB/T7DBS系列：
T7DB/T7DBS-B42-B10-1R00-A100
T7DD/T7DDS系列：
T7DD/T7DDS-B42-B22-1R00-A1-M0
T7E/T7ES系列：
T7E/T7ES-O72-1R00-A1-M0
T7EB/T7EBS系列：
T7EB/T7EBS-042-B12-1R00-A101
T7EDB系列：
T7EDB-062-B28-B10-1R00-A1-00
