CALYCA液壓泵FA1-2-FR SPVQ3A5-9D3H-FR 凱利嘉柱塞油泵
液壓元件通用技術條件
1、技術要求
（1）液壓元件的基本參數、安裝連接尺寸，應符合GB/T 2346，GB/T 2347，GB/T 2348, GB/T 2349, GB/T 2350, GB/T 2353, GB/T 2514, GB/T 2877, GB/T 2878, GB/T 8098, GB/T 8100, GB/T 8101, GB/T 14036的規定。
（2）對液壓元件的承壓通道應進行耐壓試驗，試驗方法應按各元件相關標準的規定。
（3）殼體
a．元件的殼體應經過相應處理，消除內應力。殼體應無影響元件使用的工藝缺陷，并達到元件要求的強度。
注：對于複雜鑄件宜進行探傷檢查。
b．殼體表面應平整、光滑，不應有影響元件外觀質量的工藝缺陷。
c．鑄件應進行清砂處理，內部通道和容腔內不應有任何殘留物。
（4）元件應使用經檢驗合格的零件和外購件按相關産品標準或技術文件的規定和要求進行裝配。任何變形、損傷和銹蝕的零件及外購件不應用于裝配。
（5）零件在裝配前應清洗干凈，不應帶有任何污染物（如鐵屑、毛刺、纖維狀雜質等）。
（6）元件裝配時，不應使用棉紗、紙張等纖維易脫落物擦拭殼體內腔及零件配合表面和進、出流道。
（7）元件裝配時，不應使用有缺陷及超過有效使用期限的密封件。
（8）應在元件的所有連接油口附近清晰標注表示該油口功能的符號。除特殊規定外，油口的符號：P-壓力油口；T-回油口；A、B-工作油口；L-洩油口；X、Y-控制油口。
（9）元件的外露非加工表面的涂層應均勻，色澤一緻。噴涂前處理不應涂膩子。
（10）元件出廠檢驗合格后，各油口應采取密封、防塵和防漏措施。
2、試驗要求
（1）測量準確度等級。元件性能試驗的測量準確度分為A、B、C三個等級：A級適用于科學鑒定性試驗；B級適用于液壓元件的型式試驗，或産品質量保證試驗和用戶的選擇評定試驗；C級適用于液壓元件的出廠試驗，或用戶的驗收試驗。

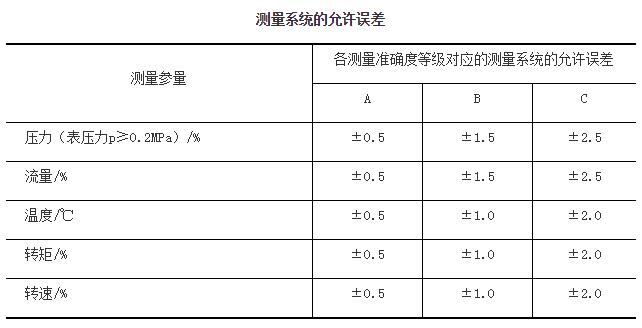

（2）測量液壓系統 誤差。測量系統的允許誤差應符合下表的規定。
（3）測量試驗 測量應在穩態工況下進行。各被測參量平均顯示值的變化范圍符合附表2規定時為穩態工況。在穩態工況下應同時測量每個設定點的各個參量（壓力、流量、轉矩、轉速等）。
（4）試驗油液
a．油液溫度：除特殊規定外，試驗時油液溫度應為500℃，其穩態工況允許變化范圍應符合附表2的規定。
b．油液黏度：油液在40℃時的運動黏度應為42～74mm2/s（特殊要求另作規定）。
c．油液污染度：應不高于液壓元件使用要求規定的油液污染度等級。
（5）對特殊要求的液壓元件，其試驗條件與要求由供、需雙方商定。
3、標志和包裝
（1）應在液壓元件的明顯部位設置産品銘牌，銘牌內容應包括：名稱、型號、出廠編號；主要技術參數；制造商名稱；出廠日期。
（2）對有方向要求的液壓元件（如液壓泵的旋向等），應在元件的明顯部位用箭頭或相應記號標明。
（3）液壓元件出廠裝箱時應附帶下列文件：合格證；使用說明書（包括元件名稱、型號外形圖、安裝連接尺寸、結構簡圖、主要技術參數、使用條件和維修方法以及備件明細表等）；裝箱單。
（4）液壓元件包裝時，應將規定的附件隨液壓元件一起包裝，并固定于箱內。
（5）對有調節機構的液壓元件，包裝時應使調節彈簧處于放松狀態，外露的螺紋、鍵槽等部位應采取保護措施。
（6）包裝應結實可靠，并有防震、防潮等措施。
（7）在包裝箱外壁的醒目位置，宜用文字清晰地標明下列內容：名稱、型號；件數和毛重；包裝箱外形尺寸（長、寬、高）；制造商名稱；裝箱日期；用戶名稱、地址及到站站名；運輸注意事項或作業標志。
CVA6W-2017N
DSB-02-2B11B-A220 DSB-02-2B12B-A220 DSB-02-2B2-A220 DSB-02-2B2A-A220
DSB-02-2B2B-A220 DSB-02-2B2L-A220 DSB-02-2B3-A220 DSB-02-2B3B-A220
DSB-02-2B3L-A220 DSB-02-2B8-A220
F4RF10X
FA1-2-FR
PV16-A3-R-M-I-A PV20-A3-R-M-I-A PV23-A3-R-M-I-A
PV2R1-17/19/23/25/28/31FR PV2R1-31-FR
PVQ2B5-65/65-LRA PVQR2-5CF
PVS10A4R PVS1OA4R
SPVQ2A-7H4D-FR-02 SPVQ2A-8A4E-FE-02 SPVQ3A5-9D3H-FR SPVQ3E-108-FRAA-01
SPVQ3E-116-FRAA-01 SPVQ3E-125-FRAA-01 SPVQ3E-60-FRAA-01 SPVQ3E-66-FRAA-01
SPVQ3E-76-FRAA-01 SPVQ3E-82-FRAA-01 SPVQ3E-88-FRAA-01 SPVQ3E-94-FRAA-01
SPVQ-3R9G4G-FR
TV18-A3-F-R-01
V15A1R10X V15A2R10X V15A3R10X V15A3R-10X V15A3R10X-1005 V15A4R10X V15HLC3R
VR15A3RB60X-1044
V18A1R10X V18A1R-10X V18A2R10X V18A3R10X V18A4R10X
V23A1R10X V23A2R10X V23A2R10X-1005 V23-A3-FR V23A3R10X V23A3R-10X
V23A3R10X-1005 V23A4R10X V23C3R10X V25A2R-10X
V38A1R10X V38A2R10X V38A2RS10X1 V38A3R10X V38A4R10X V38A4R10X-1005
V38C4R10X V38D3RC10X-1003
V42A2R10X V42A3R10X V42C3R10X
V50A1R10X V50A2R10X V50A3R10X
V70A1R10X V70A2R10X V70A3R10X
VDC-F30-D VDC-F40-D VPS-F12-B
VPS-F12-C VPS-F15-D VPS-F20-A VPS-F30-B VPS-F40-B
VQ15-11-FRLA-01
VV16-R-Y-B-20
