氣動NBSKK磁性開關感應器CS1-U/F/J/H/G/M氣缸接近開關SK23/24/25
液壓油缸裝配注意事項
液壓油缸裝配的重點在于密封裝置的安裝。
①密封裝置如與滑動表面配合，裝配時應涂以適量的液壓油。
②為了避免可能因形成扭曲狀而漏油。安裝O形圈時，不要將其拉到永久變形的程度，也不要邊滾動邊套裝。
③V形密封圈由形狀不同的支承環、密封環和壓環組成，當壓環壓緊密封環時，支承環可使密封環産生為形而起密封作用，安裝時應將密封環的??口面向壓力油腔；調整壓環時，應以不漏油為限，不可壓得過緊，以防密封阻力過大。對Y形密封圈而言，其唇邊應對著有壓力的油腔；YX形密封圈還要注意區分是軸用還是孔用，不要裝錯。此外，安裝Y形和V形密封圈時，要注意其安裝方向，避免因裝反而漏油。
④液壓缸向主機上安裝時，進出油口接頭之間必須加上密封圈并緊固好，以防漏油。
⑤拆卸后的O形密封圈和防塵圈應全部換新。
最好要特別提醒的是，液壓油缸裝配完成后，務必要進行測試，確定安裝無誤后再使用。

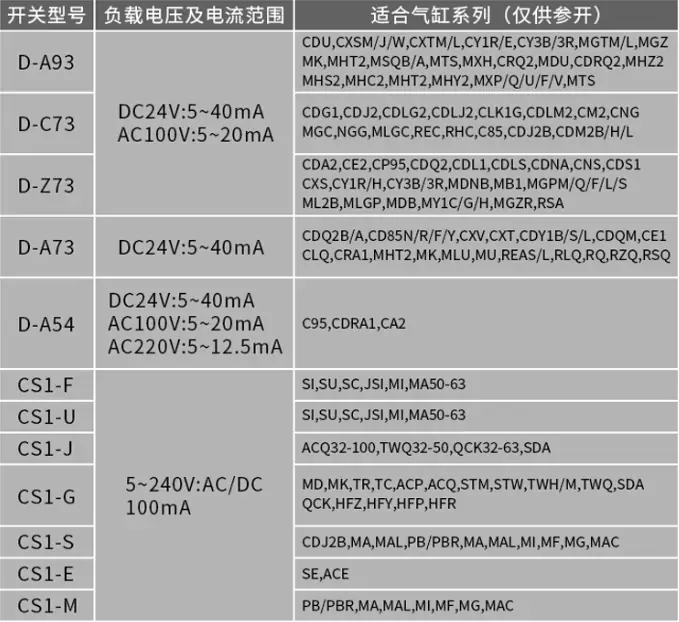

磁性開關：

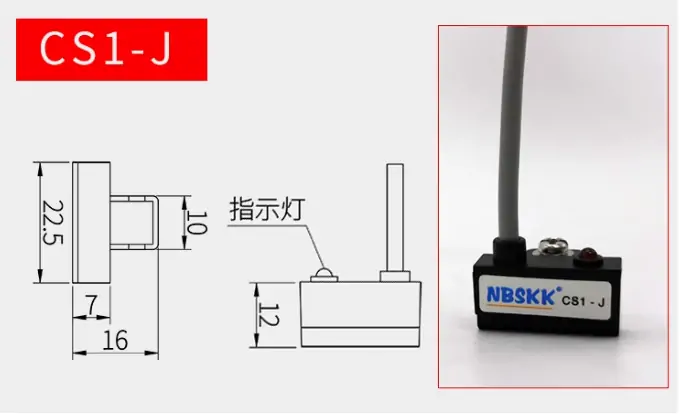

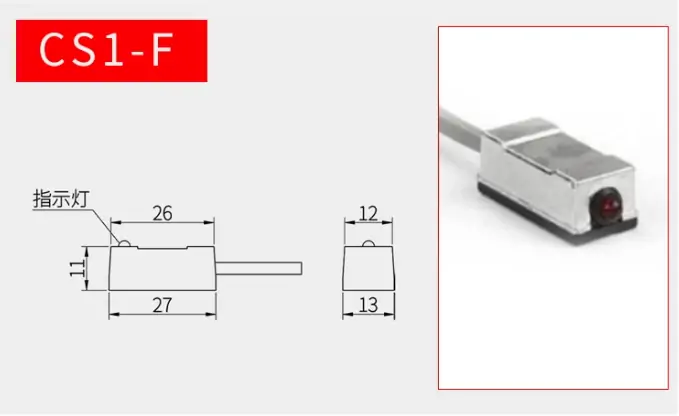

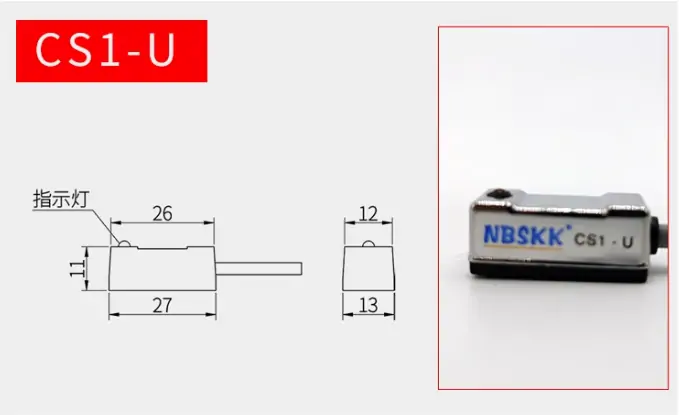

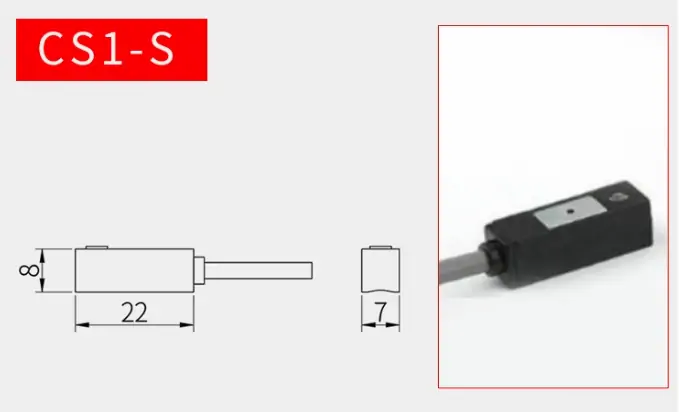

CS1-33R CS1-72R CS1-C73 CS1-C73N CS1-F CS1-G CS1-GN CS1-GP CS1-H CS1-HN
CS1-HP CS1-J CS1-JN CS1-JP CS1-M CS1-MN CS1-MP CS1-S CS1-SN CS1-U CS1-UB
CS1-UN CS1-UP
SK-23 SK-24 SK-25 SK-51 SK-52 SK-53
磁性開關直接：
PM10 PM12 PM16 PM20 PM25 PM6 PM8 SC32/40/50 SC63 SC80/100
